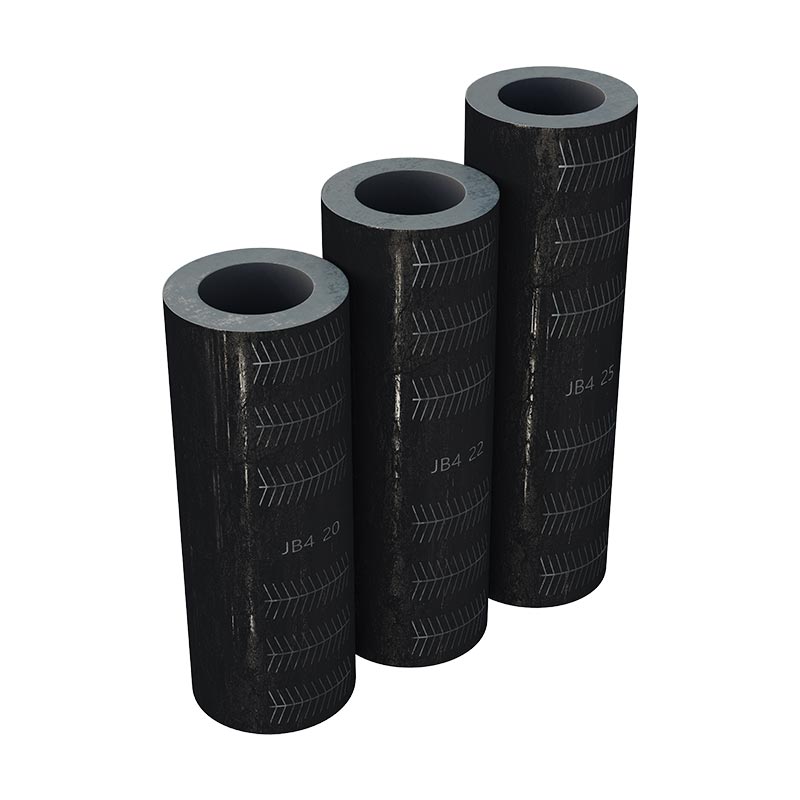

टिकाऊ सुदृढ़ीकरण बार सॉकेट निर्माता

SINOU सभी प्रकार के कीचड़ डीवाटरिंग अपशिष्ट जल उपकरणों के लिए औद्योगिक रीइन्फोर्सिंग बार सॉकेट का एक पेशेवर कारखाना और वैश्विक आपूर्तिकर्ता है। यह दोहरा आंतरिक और बाहरी धागा मजबूत करने वाला बार सॉकेट क्षतिग्रस्त थ्रेडेड छेदों के लिए ट्रांजिशन रिपेयर बुशिंग के रूप में कार्य करता हैफिल्टर प्रेस, कीचड़ फीडिंग पंप,मिश्रण आंदोलनकारीऔर पाइपलाइन वाल्व बेस।

धागे के बिना सिंगल एक्सट्रूज़न स्लीव्स के विपरीत, हमारा उत्पाद एकीकृत सीएनसी डुअल थ्रेड फॉर्मिंग डिज़ाइन को अपनाता है, जो महंगे उपकरण कास्टिंग बेस को बदले बिना मानक स्क्रू छेद का पुनर्निर्माण कर सकता है। मिश्रण संयंत्रों, नगरपालिका सीवेज स्टेशनों और रासायनिक कारखानों के तटस्थ, कमजोर एसिड और क्षारीय कीचड़ के कामकाजी वातावरण से मेल खाने के लिए कई कच्चे माल ग्रेड और जंग-रोधी सतह प्रक्रियाएं उपलब्ध हैं।

यह प्रभावी रूप से लंबे समय तक कंपन और सीवेज स्प्लैश के कारण धागे के फिसलने, दांतों को अलग करने और धातु के क्षरण से बचाता है, जिससे वैश्विक पर्यावरण इंजीनियरिंग ग्राहकों के लिए नियमित स्पेयर पार्ट्स प्रतिस्थापन और उपकरण बंद होने के नुकसान में काफी कमी आती है।

कोर संरचना और मशीनिंग शिल्प विवरण

प्रत्येक SINOU रीइन्फोर्सिंग बार सॉकेट एक बार एकीकृत रिक्त प्रसंस्करण से गुजरता है, सभी थ्रेड सतहें कीचड़ आसंजन को कम करने के लिए पूर्ण परिष्करण उपचार से गुजरती हैं:

(1) दो मुख्य बाहरी प्रोफ़ाइल प्रकार

① चिकनी बेलनाकार बाहरी आस्तीन:कॉम्पैक्ट बाहरी व्यास, उपकरण कैबिनेट के अंदर संकीर्ण स्थापना अंतराल को फिट करता है, व्यापक रूप से छोटी खुराक मशीन और मिक्सर बेस छोटे छेद के लिए उपयोग किया जाता है

② मध्य षट्कोण बाहरी संरचना:टॉर्क रिंच के लिए आरक्षित फ्लैट क्लैंपिंग सतह, कसने के ऑपरेशन के दौरान कोई फिसलन नहीं, फिल्टर प्रेस बड़े फिक्स्चर और कीचड़ पंप निकला हुआ किनारा भारी भार वाले पदों के लिए आदर्श।

(2) थ्रेड डिजाइन के माध्यम से एकीकृत दोहरी परत

पूर्ण प्रवेश आंतरिक और बाहरी धागे की खोखली संरचना, पतले कमजोर क्षेत्रों के बिना 3 मिमी से 12 मिमी तक समान दीवार की मोटाई। बाहरी धागा उपकरण बेस छेद में लॉक हो जाता है, आंतरिक धागा मानक बन्धन बोल्ट के साथ सहयोग करता है, उपकरण कास्टिंग को संशोधित किए बिना विभिन्न थ्रेड आकार रूपांतरण का एहसास करता है। धागे के दोनों सिरों पर 30° का चैम्बर तेज गड़गड़ाहट को खत्म करता है, जबरन असेंबली के दौरान धागे के दांतों को गिरने से रोकता है।

(3) परिशुद्धता सीएनसी थ्रेड रोलिंग प्रौद्योगिकी

सभी आंतरिक और बाहरी धागे एक-चरणीय रोलिंग मोल्डिंग, सहनशीलता ग्रेड 4H/4g~6H/6g, पिच त्रुटि ±0.02 मिमी से नीचे नियंत्रित हैं। अनुकूलित आर्क टूथ रूट बोल्ट संपर्क क्षेत्र को बढ़ाता है, कीचड़ पंपों और हाइड्रोलिक फिल्टर प्रेस के लगातार स्टार्ट-स्टॉप के तहत एंटी-कंपन प्रदर्शन में सुधार करता है। भीतरी छेद की बारीक पॉलिशिंग से सूक्ष्म गड़गड़ाहट दूर हो जाती है, जिससे कीचड़ के कण जाम होने वाले थ्रेड गैप से बच जाते हैं।

(4) विविधीकृत कच्चे माल का चयन

● एएसटीएम ए105 कार्बन स्टील:तटस्थ सीवेज pH 4~11 के लिए लागत प्रभावी

● SUS304 स्टेनलेस स्टील:हल्के क्लोराइड और कमजोर क्षारीय कीचड़ के छींटों का विरोध करें

● SUS316L मिश्र धातु इस्पात:भारी संक्षारण के साथ मजबूत एसिड रासायनिक अपशिष्ट जल के लिए अनुकूलित

(5) श्रेणीबद्ध संक्षारण रोधी भूतल उपचार

● हॉट-डिप गैल्वनाइजिंग (कार्बन स्टील):जिंक परत ≥85μm, 72h तटस्थ नमक स्प्रे परीक्षण पास करें

● अचार बनाना निष्क्रियता (304 स्टेनलेस स्टील):जैविक कीचड़ आसंजन को कम करें

● निकल मिश्रित सीलिंग (316 मिश्र धातु):कठोर रासायनिक परिस्थितियों के लिए 500h नमक स्प्रे मानक तक पहुंचें

● उच्च तापमान वाले कीचड़ उपकरणों के लिए वैकल्पिक पूर्व-लेपित एंटी-सीज़ ग्रीस

आंतरिक और बाहरी थ्रेड कार्य तंत्र

(1) थ्रेड संक्रमण रूपांतरण तंत्र

जब उपकरण बेस होल थ्रेड विनिर्देश फास्टनिंग बोल्ट से मेल नहीं खा सकता है, तो मध्यवर्ती संक्रमण टुकड़े के रूप में एक मजबूत बार सॉकेट स्थापित करें, रीम या वेल्ड उपकरण कास्टिंग की कोई आवश्यकता नहीं है, लंबे समय तक उत्पादन रुकने के बिना तेजी से ऑन-साइट परिवर्तन।

(2) क्षतिग्रस्त छेद बहाली समारोह

पंप और फिल्टर प्रेस बेस पर जंग लगे, कटे और फिसले हुए मूल स्क्रू छेद के लिए, पूर्ण मानक आंतरिक धागे के पुनर्निर्माण के लिए मैचिंग रीइन्फोर्सिंग बार सॉकेट में स्क्रू करें, उच्च लागत वाले पूरे बेस प्रतिस्थापन को त्यागें और रखरखाव व्यय को 55% से अधिक कम करें।

(3) कंपन बफ़रिंग और मध्यम अलगाव तर्क

मोटी आस्तीन की दीवार बोल्ट कसने के तनाव को दूर करती है, कीचड़ पंप के निरंतर संचालन से उत्पन्न आवधिक कंपन को बफर करती है। धातु पृथक्करण परत सीवेज नमी, क्षार और गाद को उपकरण आधार धातु के सीधे संपर्क से अलग करती है, आधार क्षरण को धीमा करती है और पूर्ण मशीन सेवा चक्र का विस्तार करती है।

पूर्ण तकनीकी विशिष्टता पैरामीटर तालिका

अपने उपकरण के लिए उपयुक्त रीइन्फोर्सिंग बार सॉकेट कैसे चुनें?

मॉडल बेमेल से बचने के लिए विदेशी इंजीनियरिंग खरीदारों के लिए 4 मुख्य चयन मानक:

(1) सीवेज मध्यम संक्षारण डिग्री की पुष्टि करें

तटस्थ मिश्रण संयंत्र धुलाई कीचड़:गर्म गैल्वनाइज्ड कार्बन स्टील का चयन करें

सूक्ष्म नमक के साथ नगरपालिका सीवेज:SUS304 चुनें;

रासायनिक मजबूत एसिड कीचड़:SUS316 मिश्र धातु सामग्री।

(2) मूल आधार धागे का आकार मापें

आंतरिक छेद की गहराई, मूल थ्रेड पिच और बोल्ट विनिर्देश रिकॉर्ड करें, मिलान करने के लिए आंतरिक और बाहरी थ्रेड आकार की पुष्टि करें, बेमेल असेंबली से बचें।

(3) उपकरण भार और कंपन तीव्रता में अंतर बताएं

हेवी-लोड फिल्टर प्रेस फिक्स्चर, कीचड़ पंप निकला हुआ किनारा: उच्च टोक़ कसने के लिए मध्य षट्भुज मोटी दीवार को मजबूत करने वाली बार सॉकेट चुनें;

छोटे डोजिंग टैंक, आंदोलनकारी प्रकाश आधार पतले चिकने बेलनाकार प्रकार का उपयोग करते हैं।

(4) ऑन-साइट रखरखाव चक्र आवश्यकता की पुष्टि करें

लगातार प्रतिस्थापन के बिना लंबे सेवा चक्र की आवश्यकता वाली परियोजनाएं स्टेनलेस स्टील श्रृंखला का चयन करें; लघु-चक्र अस्थायी निर्माण मिश्रण स्टेशन लागत प्रभावी कार्बन स्टील प्रकार चुन सकते हैं।

रीइन्फोर्सिंग बार सॉकेट बनाम साधारण स्क्वीजिंग स्लीव तुलना तालिका

मिलान अपशिष्ट जल उपचार उपकरण सूची

SINOU रीइन्फोर्सिंग बार सॉकेट पूर्ण सेट कीचड़ डीवाटरिंग लाइनों, हाइपरलिंक संबंधित उत्पाद पृष्ठों के लिए सार्वभौमिक मिलान मरम्मत फिटिंग है:

(1) मेम्ब्रेन फ़िल्टर प्रेस:फ़िल्टर प्लेट क्लैम्पिंग छेद की मरम्मत करें, पोर्ट फिक्स्चर थ्रेड को फीड करें, फ़िल्टर रिसाव को कम करें

(2) मिक्सर आंदोलनकारी:जंग लगे टैंक माउंटिंग बेस स्क्रू छेद को पुनर्स्थापित करें, हिलने-डुलने से रोकें

(3) कीचड़ फीडिंग पंप:रेत कीचड़ कंपन से निकला हुआ किनारा और बीयरिंग सीट थ्रेड घर्षण को ठीक करें

(4) एचडीपीई स्लरी पाइपलाइन:परिसंचारी जल पाइपों के लिए पाइपलाइन निकला हुआ किनारा संक्रमण धागा मरम्मत

(5) स्प्रे कॉलम:न्यूट्रलाइजेशन लिक्विड टैंक बेस थ्रेड पुनर्निर्माण

(6) स्वचालित फ़्लोकुलेंट खुराक मशीन:कैबिनेट फिक्स्ड होल एंटी-जंग नवीनीकरण

ऑन-साइट इंस्टालेशन मानक एवं संचालन नोट्स

(1) पूर्व-स्थापना तैयारी

① स्टील ब्रश और संपीड़ित हवा के साथ उपकरण बेस छेद के अंदर कीचड़, जंग स्केल और धातु की गड़गड़ाहट को पूरी तरह से साफ करें, विदेशी वस्तुएं अपूर्ण थ्रेड जुड़ाव का कारण बनती हैं।

② मिलान मॉडल का चयन करने के लिए छेद की गहराई और थ्रेड विनिर्देश को मापें, बेमेल आकारों की जबरन असेंबली को रोकें।

(2) मानक स्थापना चरण

①  टॉर्क रिंच के साथ बेस होल में रीइन्फोर्सिंग बार सॉकेट को लंबवत रूप से स्क्रू करें, सामग्री पैरामीटर तालिका के अनुसार कसने वाले टॉर्क को नियंत्रित करें। क्रैक कास्टिंग बेस को अधिक कसने से कंपन के तहत अपर्याप्त टॉर्क ढीला हो जाता है।

② स्लीव लॉकिंग के बाद, मानक बोल्ट को आंतरिक धागे में पेंच करें, मैन्युअल रूप से जकड़न का परीक्षण करें।

③ भारी भार वाले पंप और फिल्टर प्रेस की स्थिति के लिए, कीचड़ क्रिस्टलीकरण बंधन को रोकने के लिए आंतरिक धागे पर एंटी-सीज़ ग्रीस लगाएं।

(3) नियमित उपयोग सावधानियां

① बड़ी सीवेज उत्पादन लाइन हर 15 कार्य दिवसों में आस्तीन की जकड़न का निरीक्षण करती है, विकृत और क्षत-विक्षत उत्पादों को समय पर बदलती है।

② रासायनिक उच्च-संक्षारण कार्यशाला मासिक रूप से खुले धागों पर जंग-रोधी स्नेहक कोट करती है।

③ यदि उपकरण 30 दिनों से अधिक समय से बंद है, तो सभी आस्तीन के धागों पर जंग रोधी ग्रीस लगाएं और वाटरप्रूफ फिल्म से ढक दें।

नियमित निरीक्षण एवं स्तरीय रखरखाव अनुसूची

(1) दैनिक पाली जांच

जंग और कीचड़ जमा होने के लिए खुले धागों की दृष्टि से जाँच करें, सतह की गंदगी को समय पर पोंछें।

(2) साप्ताहिक रखरखाव

पंप और फिल्टर प्रेस की प्रमुख स्थितियों पर ढीले मजबूत बार सॉकेट को कस लें, थ्रेड गैप गाद को साफ करें।

(3) मासिक गहन निरीक्षण

गैल्वनाइज्ड/स्टेनलेस एंटी-जंग परत छीलने की स्थिति की जांच करने के लिए आंशिक नमूना लें, एंटी-सीज ग्रीस की भरपाई करें।

(4) त्रैमासिक पूर्ण निरीक्षण

आंतरिक धागे की घिसावट की जांच करने के लिए आंशिक आस्तीन हटा दें, पुरानी जंग लगी फिटिंग को बैच में बदलें।

(5) वार्षिक ओवरहाल

सभी उपकरण बेस रीइन्फोर्सिंग बार सॉकेट और समाप्त हो चुके स्पेयर पार्ट्स के एकीकृत बैच प्रतिस्थापन का व्यापक निरीक्षण।

(6) वियरिंग पार्ट्स रेफरेंस रिप्लेसमेंट साइकिल

कार्बन स्टील रीइन्फोर्सिंग बार सॉकेट:8~12 महीने

SUS304 सुदृढ़ीकरण बार सॉकेट:20 ~ 28 महीने

SUS316 मिश्र धातु सुदृढ़ीकरण बार सॉकेट:36 ~ 48 महीने

फैक्टरी सख्त कच्चे एवं तैयार उत्पाद क्यूसी मानक

(1) कच्चे माल का निरीक्षण

सभी स्टील बार वर्णक्रमीय संरचना परीक्षण पास करते हैं, पुनर्नवीनीकरण स्क्रैप आयरन को अस्वीकार करते हैं; सामग्री तन्यता सूचकांक मानक को पूरा करता है इसकी गारंटी के लिए तन्यता परीक्षण।

(2) मशीनिंग आकार निरीक्षण

डिजिटल कैलिपर और थ्रेड गेज पूर्ण पहचान, थ्रेड पिच और दीवार की मोटाई की त्रुटि को सहनशीलता सीमा के भीतर सख्ती से नियंत्रित किया जाता है।

(3) संक्षारण रोधी कोटिंग परीक्षण

प्रति बैच यादृच्छिक नमक स्प्रे उम्र बढ़ने का परीक्षण, अयोग्य गैल्वेनाइज्ड / निष्क्रियता उत्पादों को पुन: संसाधित किया गया।

(4) कंपन सिमुलेशन परीक्षण

पंप परिचालन स्थिति के तहत एंटी-लूज़ थ्रेड प्रदर्शन को सत्यापित करने के लिए 24 घंटे निरंतर वैकल्पिक कंपन परीक्षण।

(5) समाप्त बैच नमूनाकरण

प्रत्येक उत्पादन बैच के लिए 5% यादृच्छिक निरीक्षण, गोदाम डिलीवरी से पहले सभी सूचकांकों का पुन: परीक्षण किया गया।

विदेशी इंजीनियरिंग अनुप्रयोग मामले

केस 1: बड़ा कंक्रीट मिक्सिंग प्लांट, सऊदी अरब

परियोजना की मांग:रेगिस्तानी उच्च रेत क्षारीय अपशिष्ट जल के तहत झिल्ली फिल्टर प्रेस और कीचड़ फीडिंग पंप के जंग लगे बेस थ्रेड की मरम्मत करें।

समाधान:पूर्ण M8-M32 विशिष्टताओं में हॉट गैल्वेनाइज्ड कार्बन स्टील रीइन्फोर्सिंग बार सॉकेट को अपनाएं।

वास्तविक प्रभाव:उपकरण धागा प्रतिस्थापन की आवृत्ति मासिक से घटाकर हर 10 महीने में एक बार की गई, वार्षिक रखरखाव लागत में 60% की कटौती, 3 वर्षों के लिए उच्च तापमान वाले रेगिस्तानी वातावरण में स्थिर संचालन।

ग्राहक प्रतिक्रिया:डुअल थ्रेड रीइन्फोर्सिंग बार सॉकेट को स्थापित करना और पुन: प्रयोज्य होना आसान है, जिससे बेस कास्टिंग प्रतिस्थापन खर्च में काफी बचत होती है।

केस 2: नगरपालिका सीवेज उपचार स्टेशन, दक्षिण पूर्व एशिया

परियोजना की मांग:पुराने बेल्ट डीवाटरर और मिक्सर माउंटिंग छेदों को मामूली क्लोराइड घरेलू सीवेज के साथ नवीनीकृत करें।

समाधान:SUS304 निष्क्रिय रीइन्फोर्सिंग बार सॉकेट पूर्ण सेट मिलान।

वास्तविक प्रभाव:2 साल के निरंतर संचालन के बाद कोई धागा फिसलने या जंग नहीं दिखाई दिया, सीवेज रिसाव पूरी तरह समाप्त हो गया।

निर्यात पैकेजिंग और वैश्विक रसद नियम

(1) पैकेजिंग मानक:विनिर्देशों के अनुसार क्रमबद्ध बार सॉकेट को मजबूत करना, अंदर जंग रोधी ग्रीस कोटिंग के साथ सीलबंद वॉटरप्रूफ पीई बैग; छोटे बैचों में डिसेकेंट के साथ डिब्बों को पैक किया जाता है, बड़े थोक सामानों को समुद्री परिवहन के दौरान टकराव खरोंच धागे से बचने के लिए निर्यात लकड़ी के फ्रेम तय किए जाते हैं। मैचिंग बोल्ट और एंटी-सीज़ लुब्रिकेंट पैक स्वतंत्र सहायक बैग।

(2) लागू व्यापार शर्तें:EXW, एफओबी, सीएफआर, सीआईएफ, डीएपी सभी समर्थित

(3) रसद व्यवस्था:दीर्घकालिक सहकारी माल अग्रेषणकर्ता मध्य पूर्व, यूरोप, दक्षिण पूर्व एशिया, अफ्रीका तक माल पहुंचाते हैं; कंटेनर माल ढुलाई बचाने के लिए फिल्टर प्रेस, आंदोलनकारी और पाइपलाइन सहायक उपकरण के साथ मिश्रित लोडिंग।

फ़ैक्टरी प्रमाणपत्र और बिक्री-पश्चात सहायता

(1) पूर्ण योग्यताएँ:सीई यांत्रिक सुरक्षा प्रमाणीकरण, ISO9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणपत्र, विदेशी निविदा और सीमा शुल्क निकासी के लिए पूर्ण बैच फैक्टरी निरीक्षण रिपोर्ट।

(2) वारंटी नीति:फैक्ट्री मशीनिंग दोषों के खिलाफ सभी मजबूत बार सॉकेट के लिए 12 महीने की गुणवत्ता वारंटी; गलत चयन और अनुचित स्थापना से होने वाली क्षति को कवर नहीं किया गया है।

(3) वैश्विक बिक्री उपरांत सेवा:7×24 बहुभाषी दूरस्थ स्थापना मार्गदर्शन; परियोजना इंजीनियरों के लिए पूर्ण विनिर्देश चयन सुझाव निःशुल्क प्रदान करें; तत्काल ऑर्डर के लिए तेज़ वैश्विक स्पेयर पार्ट्स डिलीवरी।
