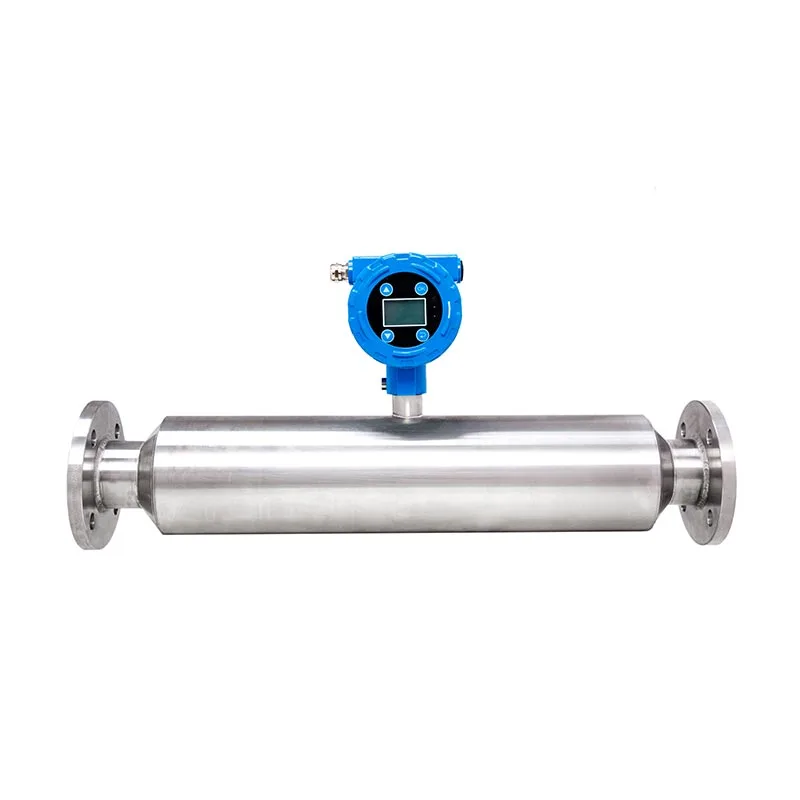

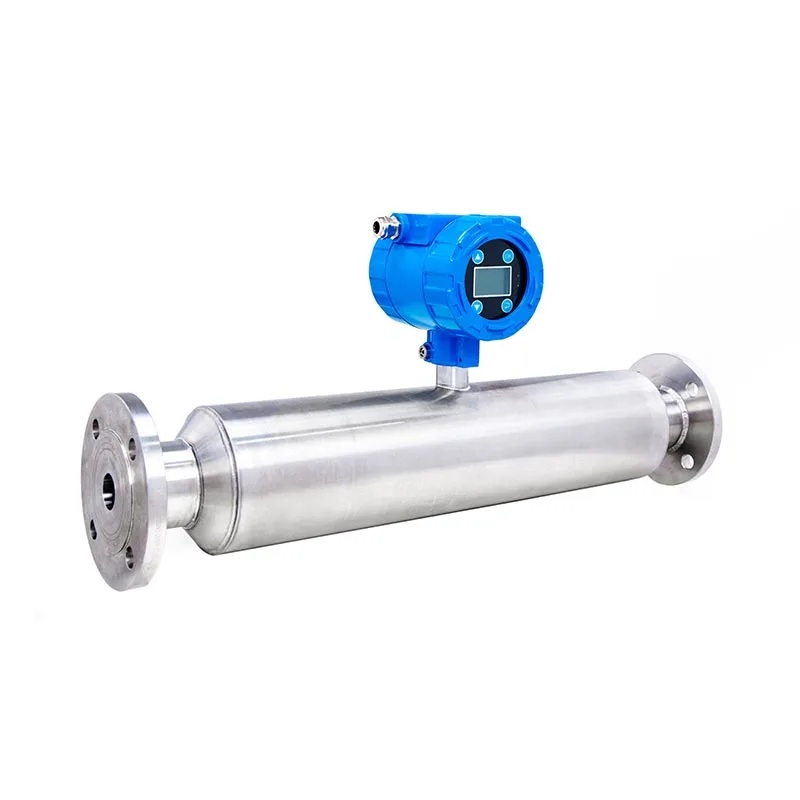

फ़िल्टर प्रेस सपोर्टिंग पाइपलाइन सिस्टम के लिए स्टेनलेस स्टील इनलाइन ट्यूबलर स्लरी एकाग्रता मीटर

SINOU एक पेशेवर निर्माता है जो फिल्टर प्रेस मिलान स्वचालित निगरानी उपकरणों पर ध्यान केंद्रित करता है फ़िल्टर प्रेस सहायक पाइपलाइन प्रणाली के लिए अनुकूलित स्टेनलेस स्टील इनलाइन ट्यूबलर स्लरी एकाग्रता मीटर वैश्विक मुद्रण, रसायन, इलेक्ट्रोप्लेटिंग और कागज बनाने वाले ग्राहक। पाइपलाइन डायरेक्ट-इंस्टॉल ट्यूबलर के रूप में डिज़ाइन किया गया फिल्टर प्रेस इनकमिंग स्लरी पाइपलाइन के लिए संरचना, यह उच्च-चिपचिपाहट, संक्षारक डाई कीचड़ और रासायनिक घोल को लक्षित करती है अपशिष्ट जल मुद्रण की विशेषताएं।

सभी गीले हिस्से वैकल्पिक हास्टेलॉय एंटी-जंग के साथ SUS316L स्टेनलेस स्टील को अपनाते हैं अनुकूलन; वास्तविक समय 4-20mA/RS485 सिग्नल आउटपुट लिंक फ़िल्टर फीडिंग प्रवाह को समायोजित करने के लिए स्वचालित नियंत्रण कैबिनेट दबाते हैं और झिल्ली समझदारी से दबाव को निचोड़ती है। हम पाइप व्यास, मापने की सीमा और विस्फोट-प्रूफ ग्रेड को अनुकूलित करते हैं केमिकल प्रिंटिंग और डाइंग मेम्ब्रेन फ़िल्टर प्रेस से मेल खाते हुए पूर्ण स्वचालित बंद-लूप डीवाटरिंग सिस्टम का निर्माण करें।

मुख्य उत्पाद विशेषताएँ

1. पूर्ण स्टेनलेस स्टील ट्यूबलर एकीकृत संरचना स्टेनलेस स्टील इनलाइन के सभी पाइप बॉडी और सेंसिंग घटक फ़िल्टर प्रेस सपोर्टिंग पाइपलाइन सिस्टम के लिए ट्यूबलर स्लरी कंसंट्रेशन मीटर SUS316L स्टेनलेस स्टील को अपनाएं, प्रतिरोध करें मुद्रण डाई घोल के एसिड, क्षार और नमक संक्षारण, दीर्घकालिक संक्षारक माध्यम के तहत जंग क्षति से बचें।

2. गैर-परमाणु अल्ट्रासोनिक मापने की तकनीक कोई रेडियोधर्मी स्रोत नहीं, कार्यशाला उत्पादन के लिए सुरक्षित; विरोधी बुलबुला और एंटी-फाइबर हस्तक्षेप डिजाइन, उच्च फाइबर मुद्रण कीचड़ और ठीक रासायनिक घोल, स्थिर माप को अनुकूलित करें पाइपलाइन में फंसी हवा के साथ भी।

3. प्रत्यक्ष निकला हुआ किनारा पाइपलाइन स्थापना इनलाइन ट्यूबलर डिज़ाइन सीधे फ़िल्टर प्रेस फीडिंग पाइपलाइन से जुड़ती है बाईपास परिवर्तन के बिना, मौजूदा फ़िल्टर प्रेस कार्यशाला के लिए सिविल और पाइपलाइन संशोधन लागत बचाएं।

4. फिल्टर प्रेस पीएलसी के साथ स्वचालित लिंकेज वास्तविक समय एकाग्रता सिग्नल आउटपुट लिंक फिल्टर प्रेस नियंत्रण प्रणाली; जब घोल की सघनता निर्धारित सीमा से अधिक हो जाती है, तो सिस्टम स्वचालित रूप से फीडिंग पंप की गति को कम कर देता है या झिल्ली को बढ़ा देता है फ़िल्टर केक की नमी को स्थिर करने के लिए निचोड़ने का समय।

5. स्व-सफाई विरोधी-आसंजन आंतरिक पाइप पॉलिश आंतरिक ट्यूब सतह डाई वर्णक और महीन कीचड़ आसंजन को रोकती है, नियमित मैन्युअल सफ़ाई की आवृत्ति कम करें।

6. एकाधिक सिग्नल आउटपुट और बुद्धिमान डिस्प्ले स्थानीय एलसीडी वास्तविक समय एकाग्रता डिस्प्ले + 4 ~ 20 एमए एनालॉग + वैकल्पिक RS485 मोडबस संचार, दूरस्थ क्लाउड डेटा संग्रह और उत्पादन रिकॉर्ड निर्यात का समर्थन करता है।

तकनीकी पैरामीटर विशिष्टता

काम के सिद्धांत

1. कोर मापन सिद्धांत

एकाग्रता मीटर उन्नत अल्ट्रासोनिक इनलाइन डिटेक्शन सिद्धांत को अपनाता है। जब घोल ट्यूबलर के माध्यम से बहता है फ़िल्टर प्रेस सपोर्टिंग पाइपलाइन के लिए स्टेनलेस स्टील इनलाइन ट्यूबलर स्लरी कंसंट्रेशन मीटर की माप बॉडी सिस्टम, अल्ट्रासोनिक तरंगें तरल माध्यम से संचारित होती हैं। उपकरण वास्तविक समय में ठोस सामग्री की गणना करता है और डाई के अंदर निलंबित ठोस कणों के कारण ध्वनि वेग क्षीणन का पता लगाकर घोल एकाग्रता रासायनिक घोल.

2. सिग्नल रूपांतरण और डेटा आउटपुट

अंतर्निहित उच्च परिशुद्धता सेंसिंग चिप एकत्रित अल्ट्रासोनिक संकेतों को डिजिटल एकाग्रता डेटा में परिवर्तित करती है। द डिवाइस मानक 4-20mA या RS485 डिजिटल सिग्नल आउटपुट करता है और मिलान किए गए वास्तविक समय एकाग्रता मूल्य को प्रसारित करता है रासायनिक मुद्रण और रंगाई झिल्ली फ़िल्टर प्रेस की पीएलसी कैबिनेट।

3. फ़िल्टर प्रेस प्रणाली के साथ बंद-लूप स्वचालित नियंत्रण

पूर्व निर्धारित ऊपरी और निचली सांद्रता सीमा के अनुसार, फ़िल्टर प्रेस नियंत्रण प्रणाली स्वचालित रूप से समायोजित हो जाती है फीडिंग पंप आवृत्ति और फीडिंग प्रवाह: फिल्टर प्लेट रिसाव से बचने के लिए जब घोल बहुत गाढ़ा हो तो फीड दर कम करें; उत्पादन क्षमता में सुधार के लिए जब घोल बहुत पतला हो तो भोजन की मात्रा बढ़ाएँ। इस बीच, सिस्टम अनुकूलित हो जाता है अंतिम फ़िल्टर केक नमी को स्थिर करने के लिए झिल्ली को निचोड़ने का समय।

4. हस्तक्षेप-विरोधी सहायक डिज़ाइन सिद्धांत

मिरर पॉलिश वाली आंतरिक ट्यूब कीचड़ के आसंजन और बुलबुले के जुड़ाव को कम करती है। अंतर्निहित एल्गोरिदम स्वचालित रूप से समाप्त हो जाता है स्थिरता की गारंटी के लिए मुद्रण कीचड़ में निहित सूक्ष्म हवा के बुलबुले और छोटे कपड़ा फाइबर से हस्तक्षेप माप सटीकता.

5. डेटा डिस्प्ले और रिमोट अपलोड

ऑन-साइट एलसीडी स्क्रीन सीधे तात्कालिक एकाग्रता डेटा प्रदर्शित करती है; वैकल्पिक क्लाउड ट्रांसमिशन मॉड्यूल अपलोड ऐतिहासिक एकाग्रता रिकॉर्ड, उत्पादन डेटा आँकड़े और उसके बाद के सूत्र अनुकूलन की सुविधा कीचड़ निर्जलीकरण.

परिचालन संबंधी सावधानियां

1. प्री-इंस्टॉलेशन और कमीशनिंग युक्तियाँ

(1) माप को अवरुद्ध करने से बचने के लिए स्थापना से पहले पाइपलाइन के आंतरिक मलबे, कपास फाइबर और ठोस गांठों को साफ करें ट्यूब.

(2) स्थापना के बाद साफ पानी के साथ शून्य अंशांकन पूरा करें; ऊपरी/निचली सांद्रता सीमा पैरामीटर सेट करें फ़िल्टर प्रेस लिंकेज नियंत्रण के लिए स्थानीय कीचड़ का मिलान।

(3) मीटर को क्षैतिज सीधे पाइप अनुभाग पर स्थापित करें; कोहनी, पंप आउटलेट और अचानक पाइप विस्तार से बचें अशांत प्रवाह हस्तक्षेप को कम करने की स्थिति।

2. दैनिक संचालन प्रबंधन

(1)बिना माध्यम के खाली पाइप न चलाएं; यदि असामान्य डेटा बहाव को रोकने के लिए पाइपलाइन खाली हो जाए तो बिजली काट दें।

(2) स्थिर फीडिंग दबाव रखें, प्रवाह दर में तेज वृद्धि से बचें जो पता लगाने की सटीकता को प्रभावित करेगा।

(3) प्रत्येक पाली में वास्तविक समय प्रदर्शन और पीएलसी फीडबैक सिग्नल की जांच करें; यदि डेटा में असामान्य रूप से उतार-चढ़ाव हो तो निरीक्षण के लिए रुकें।

3. नियमित रखरखाव नियम

(1) चिपके रंगद्रव्य और चिपचिपे कीचड़ को हटाने के लिए दैनिक शटडाउन के बाद भीतरी ट्यूब को साफ पानी से धोएं।

(2) हर 30 दिनों में मैन्युअल सैंपलिंग लैब तुलना लें, माप की सटीकता सुनिश्चित करने के लिए उपकरण को पुन: कैलिब्रेट करें।

(3) केबल की जकड़न और शेल सीलिंग की मासिक जांच करें; संक्षारक कार्यशाला के लिए पुराने सीलिंग टुकड़ों को समय पर बदलें।

4. विशेष पर्यावरण संरक्षण

(1) मजबूत एसिड और क्षार डाई कीचड़ की कार्यशील स्थिति के लिए, सांद्र रसायनों को सीधे डालने से बचें उपकरण निकाय.

(2)बाहर स्थापित इकाइयाँ नियंत्रण बॉक्स को लंबे समय तक बारिश से भीगने से दूर रखती हैं; विस्फोट रोधी संस्करण नहीं खुलेगा ज्वलनशील गैस वातावरण में विद्युत आवास।

5. दीर्घकालिक शटडाउन प्रबंधन

यदि 15 दिनों से अधिक समय तक संचालन बंद रहता है, तो ट्यूब के अंदर बचे हुए कीचड़ को पूरी तरह साफ करें, आंतरिक गुहा को सूखा रखें और पाइपलाइन को सील करें दोनों सिरे.

अनुकूलन एवं उत्पादन प्रक्रिया

चरण 1: ऑन-साइट कार्य स्थिति संचार और तकनीकी पैरामीटर की पुष्टि

हमारे तकनीकी इंजीनियर उन ग्राहकों से पूर्ण फ़ील्ड पैरामीटर एकत्र करते हैं जो केमिकल प्रिंटिंग और डाइंग मेम्ब्रेन से लैस होते हैं फ़िल्टर प्रेस, जिसमें पाइपलाइन नाममात्र व्यास, घोल पीएच मान, फाइबर सामग्री, कार्य तापमान, पाइपलाइन शामिल है दबाव, वास्तविक एकाग्रता उतार-चढ़ाव सीमा, पीएलसी लिंकेज आवश्यकता और कार्यशाला विस्फोट-प्रूफ मांग फ़िल्टर प्रेस सपोर्टिंग पाइपलाइन सिस्टम के लिए स्टेनलेस स्टील इनलाइन ट्यूबलर स्लरी एकाग्रता मीटर। पुष्टि करें गीला पदार्थ (SUS316L/Hastelloy/टाइटेनियम), मापने की सीमा, सिग्नल आउटपुट मोड (4-20mA/RS485), फ़िनिश अनुकूलित डेटा विश्लेषण के बाद तकनीकी योजना और औपचारिक उद्धरण।

चरण 2: सीएफडी फ्लो फील्ड सिमुलेशन + सीएडी संरचनात्मक अनुकूलन डिजाइन

आर एंड डी टीम इनर ट्यूब रेडियन, अल्ट्रासोनिक सेंसर इंस्टॉलेशन को अनुकूलित करने के लिए सीएफडी द्रव सिमुलेशन सॉफ्टवेयर को अपनाती है फ़िल्टर प्रेस के लिए स्टेनलेस स्टील इनलाइन ट्यूबलर स्लरी एकाग्रता मीटर की स्थिति और प्रवाह चैनल लेआउट पाइपलाइन प्रणाली का समर्थन, स्लरी अशांति, फाइबर वाइंडिंग और हवा के कारण होने वाले माप हस्तक्षेप को समाप्त करता है बुलबुला. आंतरिक तकनीकी के बाद औपचारिक उत्पादन चित्र, घटक बीओएम और लिंकेज पैरामीटर शीट को पूरा करें लेखापरीक्षा.

चरण 3: कच्चे माल की खरीद और आने वाला निरीक्षण

प्रमाणित स्टेनलेस स्टील पाइप ब्लैंक, मिश्र धातु सामग्री, अल्ट्रासोनिक सेंसिंग मॉड्यूल, औद्योगिक ट्रांसमीटर और खरीदें सांद्रण मीटर के लिए इलेक्ट्रॉनिक सहायक उपकरण। सभी जलमग्न धातु कच्चे माल एसिड-बेस विसर्जन से गुजरते हैं संक्षारण रोधी स्पॉट परीक्षण; इलेक्ट्रॉनिक घटक भंडारण से पहले उच्च-निम्न तापमान उम्र बढ़ने की जांच पूरी करते हैं, अस्वीकार करते हैं सीधे तौर पर अयोग्य कच्चा स्टॉक।

चरण4: सीएनसी परिशुद्धता मशीनिंग और जंग-रोधी सतह का उपचार

1. ट्यूबलर मुख्य बॉडी के लिए सीएनसी लेजर कटिंग, निर्बाध स्वचालित वेल्डिंग और सटीक मोड़ को अपनाएं;

2. मानक SUS316L पाइप की भीतरी दीवार एंटी-आसंजन के लिए दर्पण पॉलिशिंग करती है; हेस्टेलॉय/टाइटेनियम अनुकूलित एसिड और क्षार संक्षारण प्रतिरोध को बढ़ाने के लिए मुद्रण डाई कीचड़ को अनुकूलित करने के लिए भागों में अचार बनाना निष्क्रियता समाप्त होती है पर्यावरण;

3. बाहरी सुरक्षा शेल को डाई-कास्टिंग + एंटी-जंग पेंट छिड़काव द्वारा संसाधित किया जाता है।

चरण5: सेंसर असेंबली, सर्किट वायरिंग और प्रोग्राम प्री-सेटिंग

पेशेवर कर्मचारी असेंबली विनिर्देश के बाद ट्यूबलर बॉडी के अंदर अल्ट्रासोनिक सेंसिंग जांच को ठीक करते हैं; इकट्ठा करना ट्रांसमीटर, डिस्प्ले मॉड्यूल और वायरिंग टर्मिनल। प्री-प्रोग्राम एकाग्रता ऊपरी/निचली सीमा, फ़िल्टर प्रेस लिंकेज वर्कशॉप में ग्राहक की कीचड़ सुविधा के अनुसार आउटपुट पैरामीटर और एंटी-इंटरफेरेंस एल्गोरिदम, आंतरिक समाप्त करें सर्किट डिबगिंग.

चरण 6: सिम्युलेटेड प्रिंटिंग स्लरी लोड फैक्ट्री टेस्ट (कोर क्यूसी लिंक)

प्रत्येक तैयार सांद्रण मीटर स्व-तैयार उच्च फाइबर एसिड-क्षार डाई कीचड़ तरल के साथ 48 घंटे के निरंतर सिमुलेशन परीक्षण से गुजरता है। मापने का परीक्षण करें परिशुद्धता, एंटी-बबल और एंटी-फाइबर हस्तक्षेप प्रदर्शन, सिग्नल आउटपुट स्थिरता और लिंकेज प्रतिक्रिया फ़िल्टर प्रेस पीएलसी; यदि परीक्षण डेटा सहनशीलता सीमा से अधिक है तो आंतरिक एल्गोरिदम समायोजित करें।

चरण7: तैयार उत्पाद का व्यापक गुणवत्ता निरीक्षण

आयामी सहनशीलता, सुरक्षा ग्रेड (IP65/IP67/EX विस्फोट-प्रूफ), सीलिंग प्रदर्शन और संपूर्ण का पुन: निरीक्षण करें मशीन की कार्यशील स्थिति; भंडारण से पहले परीक्षण डेटा के साथ फ़ैक्टरी निरीक्षण रिपोर्ट जारी करें। 5% यादृच्छिक नमूना प्रति बैच की स्थिरता की गारंटी के लिए दोबारा जांच के लिए बैच।

चरण8: नमीरोधी निर्यात पैकेजिंग और शिपमेंट

भीतरी पाइप और धातु के हिस्सों को जंग रोधी ग्रीस से कोट करें, मुख्य घटकों को वाटरप्रूफ प्लास्टिक फिल्म से लपेटें; पैक निर्यात प्लाईवुड केस में पूरा सेट उपकरण, अतिरिक्त सील, इंस्टॉलेशन ड्राइंग और ऑपरेशन मैनुअल से बचने के लिए विदेशी फिल्टर प्रेस परियोजनाओं के लिए लंबी दूरी के समुद्री परिवहन के दौरान समुद्री जल की नमी और टकराव से होने वाली क्षति।

चरण9: बिक्री के बाद इंस्टॉलेशन मार्गदर्शन और ऑन-साइट कमीशनिंग सेवा

दूरस्थ वीडियो स्थापना मार्गदर्शन और पैरामीटर अंशांकन सेवा प्रदान करें; पूर्ण-सेट फ़िल्टर के थोक ऑर्डर के लिए प्रेस + एकाग्रता मीटर परियोजना, ग्राहक की छपाई और रंगाई कार्यशाला में पेशेवर तकनीशियनों की व्यवस्था करें फ़िल्टर प्रेस के लिए स्टेनलेस स्टील इनलाइन ट्यूबलर स्लरी कंसन्ट्रेशन मीटर की ऑन-साइट स्थापना डिबगिंग के लिए पाइपलाइन प्रणाली का समर्थन करते हुए, रासायनिक मुद्रण और रंगाई झिल्ली के साथ पूरी लाइन बंद-लूप लिंकेज परीक्षण पूरा करें दैनिक अंशांकन और रखरखाव के लिए फ़िल्टर प्रेस और ट्रेन ऑपरेटर। 1 वर्ष की पूर्ण मशीन वारंटी लागू करें और आजीवन लागत-मूल्य स्पेयर पार्ट्स आपूर्ति सेवा।

उत्पाद तुलना बनाम प्रतिस्पर्धी

मिलान सहायक उपकरण

1. कोर मैचिंग होस्ट: केमिकल प्रिंटिंग और डाइंग मेम्ब्रेन फ़िल्टर प्रेस

सांद्रण मीटर सीधे फिल्टर प्रेस फीडिंग पाइपलाइन पर लगाया जाता है, वास्तविक समय में घोल पहुंचाता है फिल्टर प्रेस पीएलसी कैबिनेट के लिए एकाग्रता संकेत। फ़िल्टर प्रेस स्वचालित रूप से फीडिंग गति, फ़ीड को समायोजित करता है एकाग्रता डेटा के अनुसार अवधि और झिल्ली निचोड़ने का दबाव, अंतिम फिल्टर केक नमी को स्थिर करता है 55% ~ 70% के बीच, असंगत कीचड़ घनत्व के कारण होने वाले अतिप्रवाह रिसाव और फिल्टर क्लॉथ क्लॉगिंग को कम करता है।

2. परिवर्तनीय आवृत्ति स्लरी फीडिंग पंप

4~20mA सिग्नल के माध्यम से एकाग्रता मीटर से जुड़ा हुआ; जब आने वाला कीचड़ अधिक केंद्रित हो जाता है, तो पंप कम हो जाता है फीडिंग को धीमा करने के लिए ऑपरेटिंग आवृत्ति; बहुत पतले घोल के लिए, फीडिंग की मात्रा बढ़ाने के लिए पंप की गति तेज हो जाती है। एहसास बंद-लूप स्वचालित फीडिंग और मैन्युअल बार-बार पंप समायोजन से बचें।

3. स्वचालित फ़्लोकुलेंट खुराक प्रणाली

एकाग्रता डेटा स्वचालित दवा जोड़ने का मार्गदर्शन करता है: उच्च-सांद्रता कीचड़ फ्लोकुलेंट खुराक को बढ़ाता है स्वचालित रूप से, कम सांद्रता वाला कच्चा तरल रासायनिक फीडिंग मात्रा में कटौती करता है, 18% ~ 28% कौयगुलांट लागत बचाता है और बचाता है अत्यधिक रासायनिक अपशिष्ट.

4. अपशिष्ट जल टैंक मिक्सर आंदोलनकारी

प्रवेश करने से पहले कीचड़ को पूरी तरह से समरूप और एक समान सांद्रता में रखने के लिए कीचड़ भंडारण टैंक के सामने स्थापित किया गया फीडिंग पाइपलाइन, तीव्र सांद्रता उतार-चढ़ाव को काफी हद तक कम कर देती है जो एकाग्रता मीटर मापने को प्रभावित करती है परिशुद्धता और फ़िल्टर प्रेस चलने की स्थिरता।

5. इंटेलिजेंट पीएलसी सेंट्रल कंट्रोल कैबिनेट

एकाग्रता डेटा एकत्र करें, फ़िल्टर प्रेस रनिंग पैरामीटर, पंप ऑपरेटिंग स्थिति को समकालिक रूप से एकत्र करें; एहसास कीचड़ कंडीशनिंग, फीडिंग और फिल्टर दबाने का पूर्ण-प्रक्रिया मानव रहित स्वचालित नियंत्रण, ऐतिहासिक डेटा का समर्थन करता है RS485 संचार के माध्यम से भंडारण और दूरस्थ क्लाउड जाँच।

6. सहायक माप उपकरण (वैकल्पिक)

ऑनलाइन पीएच मॉनिटर: प्रिंटिंग डाई अपशिष्ट जल के एसिड-बेस उतार-चढ़ाव की निगरानी करें, समायोजित करने के लिए एकाग्रता डेटा का मिलान करें फ़िल्टर प्लेट संक्षारण रोधी विन्यास और औषधि सूत्र;

पाइपलाइन विद्युतचुंबकीय प्रवाहमापी: वास्तविक समय में कुल शुष्क कीचड़ की गणना करने के लिए सांद्रता मीटर के साथ सहयोग करें उत्पादन आँकड़ों के लिए वजन.

7. घोल कन्वेयर और फ़िल्टर केक डिस्चार्ज कन्वेयर

एकाग्रता द्वारा नियंत्रित स्थिर भोजन फिल्टर केक बनाने की स्थिरता में सुधार करता है; एकसमान सूखा फिल्टर केक अधिक है कीचड़ के स्वचालित परिवहन और बाहरी निपटान के लिए सुविधाजनक।

उत्पाद प्रमाणन

सभी स्टेनलेस स्टील इनलाइन ट्यूबलर स्लरी कंसंट्रेशन मीटर ने ईयू का अनुपालन करते हुए सीई प्रमाणीकरण प्राप्त किया है विद्युत सुरक्षा और विद्युत चुम्बकीय संगतता मानक, यूरोपीय बाजार के भीतर मुफ्त संचलन के लिए पात्र हैं।

उत्पाद प्रासंगिक आईएसओ गुणवत्ता प्रबंधन प्रणाली प्रमाणीकरण पास करते हैं, संपूर्ण उत्पादन प्रवाह मानकीकृत होता है गुणवत्ता नियंत्रण विशिष्टताएँ.

ग्राहक सीमा शुल्क घोषणा, परियोजना बोली आदि के लिए पूर्ण औपचारिक प्रमाणन दस्तावेज़ प्रदान किए जा सकते हैं तृतीय-पक्ष निरीक्षण.
